Serie FP / LASER TUBO A 4 MANDRINI

SERIE FP: macchina a portale con 4 mandrini per lavorazioni pesanti

Il sistema di taglio laser per tubi Hymson SERIE FP è stato completamente aggiornato e rinnovato, migliorando notevolmente l’efficienza della lavorazione. È dotato di un mandrino a quattro griffe personalizzato, un meccanismo nuovo di zecca adatto alla lavorazione di tubi lunghi e pesanti.



Macchina per il taglio laser a fibra ottica ad alte prestazioni per TUBI e PROFILI

La SERIE FP è la scelta vincente per l’industria più esigente che richiede elevate prestazioni di taglio per ottenere superfici senza bave o scaglie, massima affidabilità ed eccellente ritorno sull’investimento. Il sistema, al top della gamma nel taglio laser dei tubi, è altamente automatizzato, a cinque assi, rotazione ultraveloce e posizionamento di alta precisione. Per quanto riguarda il controllo, viene utilizzati il CNC Esa Automotion, marchio di punta a livello mondiale, abbinato a un laser di prima classe ad alta potenza, che ne fanno una macchina per il taglio laser di tubi a controllo numerico avanzato, in grado di integrare alta stabilità, alta precisione e alte prestazioni. L’automazione di tutte le operazioni si traduce in un notevole risparmio di tempo e in un processo controllato passo dopo passo che non dipende solo dalle capacità tecniche dell’operatore. La macchina può lavorare un’ampia varietà di forme, aprendo nuove aree di applicazione industriale.



Modello FP 12035 |  Modello FP 12056

  • La macchina per il taglio laser dei tubi è dotata di un’efficiente struttura a portale.
    Sistema di carico e scarico automatico ideale per lotti sfusi e per il prelievo di singoli tubi da un fascio di materiale.
  • Lavorazione continua 24 ore su 24, 7 giorni su 7 e massima produttività.
  • Peso massimo della barra lavorabile: Kg/m 150 (1800kg/ciascun tubo)
  • Lunghezza barra caricabile automaticamente: da 12000 mm
  • Lunghezza massima del pezzo: 12000 mm completamente lavorato; taglio di tubi più lunghi su richiesta
  • Il sistema di rimozione delle polveri e dei fumi garantisce prestazioni ambientali ottimali.
  • Il CNC ESA Automotion è una tecnologia di automazione con prestazioni eccezionali, versatile e autoesplicativa nella configurazione.
  • Il software sviluppato dal reparto R&D di Hymson è un’innovativa interfaccia di dialogo uomo-macchina.
  • Gli ingranaggi del motore, le cremagliere dentate e i riduttori sono di marche note e affidabili.
  • Grado di protezione IP 54.

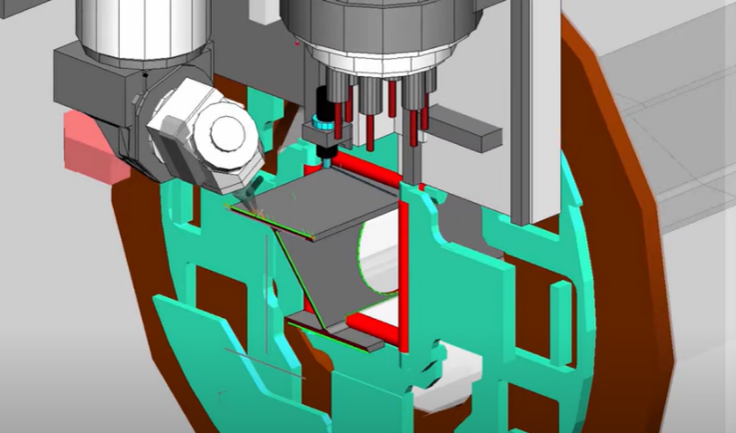

Software per il nesting

Il software Tube CAD/CAM controlla tutti i sistemi di taglio di tubi e profili (macchine a 3, 4 o 5 assi con uno o più mandrini e celle robotiche per il taglio di tubi e profili).

Vengono gestite tutte le fasi del processo di programmazione: Importazione CAD o disegno di tubi e profili, gestione degli ordini di produzione, nesting automatico dei tubi o dei profili da tagliare, creazione e sequenza automatica dei percorsi, generazione dei file NC. Il software lavora in automatico ma lascia all’utente la possibilità di gestire situazioni particolari per garantire una programmazione ottimale.

Il software gestisce:

  • Importazione CAD di pezzi o assiemi, con recupero delle quantità.
  • Riconoscimento automatico di sezioni e profili di tubi.
  • Sviluppo e raddrizzamento automatico di tubi e profili.
  • Generazione automatica di percorsi e programmi di taglio di tubi e profili.
  • Gestione dell’automazione (programmazione automatica dei sistemi di carico/scarico, dei mandrini di accoppiamento e di serraggio).

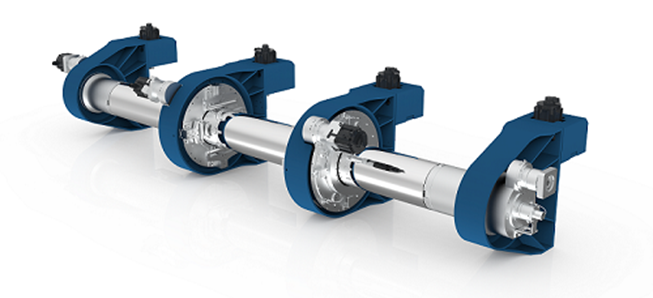

Mandrino a quattro ganasce

Rilevamento preciso dello stato di serraggio delle ganasce e delle dimensioni del tubo per rispondere alle criticità della lavorazione di pezzi lunghi e pesanti. Dispositivo intelligente di supporto del tubo che fornisce una tecnologia di supporto a più punti per evitare sbattimenti durante la lavorazione di tubi di grandi dimensioni. Rilevamento del serraggio per evitare collisioni accidentali di disinnesto.



Sistema di carico e scarico

Sistema di carico

Il sistema consente di caricare automaticamente un singolo tubo da un caricatore a gradini ed è utile nella lavorazione di piccoli lotti. Il sistema corregge automaticamente la posizione del tubo sul piano di lavoro, garantendo la massima precisione di posizionamento.

Ampia gamma di tubi lavorabili in termini di materiale, peso e forma.

La funzione di rilevamento della lunghezza mostra la lunghezza di ciascun tubo da lavorare.

La velocità di alimentazione può essere programmata o regolata manualmente, in modo da poterla adattare a tubi di grandi e piccole dimensioni.

Sistema di scarico

Il tavolo di scarico è una piattaforma di sollevamento flessibile per pezzi di lunghezza superiore a 1200 mm e fino a 9000 mm.

La sua funzione è quella di separare i pezzi finiti dagli scarti.

Dati tecnici SERIE FP



Parametri

Model FP 12035

Model FP 12056

POTENZA DELLA SORGENTE LASER IN FIBRA OTTICA

1000-6000 W

TIPOLOGIA TUBO

Forma: Tondo, quadro, rettangolo. Materiale: SUS, MS.

Personalizzazioni per angolari, canaline e travi ad H.

DIMENSIONE TONDO

Ø 20-350mm

Ø 30-560mm

LUNGHEZZA MAX TUBO SINGOLO

1000kg

1800kg

ASSE X

LUNGHEZZA DELLA CORSA

0~400mm

0~600mm

PRECISIONE DEL POSIZIONAMENTO

0.03mm

0.03mm

VELOCITA’ DEL POSIZIONAMENTO

Max 60m/min

Max50m/min

PRECISIONE DELLA RIPETIZIONE

±0,03mm

±0,03mm

ASSE Y

LUNGHEZZA DELLA CORSA

0~12200mm

0~12200mm

PRECISIONE DEL POSIZIONAMENTO

0.05mm

0.05mm

VELOCITA’ DEL POSIZIONAMENTO

Max 50m/min

Max 30m/min

PRECISIONE DELLA RIPETIZIONE

±0,03mm

±0,03mm

ASSE Z

LUNGHEZZA DELLA CORSA

350mm

500mm

VELOCITA’ DEL POSIZIONAMENTO

Max 50m/min

Max50m/min

PRECISIONE DEL POSIZIONAMENTO

0.03mm

0.03mm

PRECISIONE DELLA RIPETIZIONE

±0,03mm

±0,03mm

ASSI B1, B2, B3

VELOCITA’ DI ROTAZIONE

50rpm

25rpm

CARICO & SCARICO MATERIALE

CARICATORE AUTOMATICO A GRADINI

LUNGHEZZA MAX TUBO CON CARICO AUTOMATICO

12000mm

12000mm

PESO MAX CARICO AUTOMATICO

Fino a 3tons

Fino a 5tons

CARICO AUTOMATICO TONDO

Ø  20~320mm

Ø  30~520mm

CARICO MANUALE TONDO

Ø  20~350mm

Ø  30~560mm

CARICO AUTOMATICO QUADRO

Ø  20 ~ 220mm

Ø  30 ~ 360mm

CARICO MANUALE QUADRO

Ø  20~ 250mm

Ø  30~ 400mm

MASSIMA LUNGHEZZA TUBO IN SCARICO

9000mm/12000mm

9000mm/12000mm

PESO MASSIMO TUBO SINGOLO

1000kg

1800kg

LUNGHEZZA DELLO SCARTO

≥300mm;≥0mm

≥350mm;≥0mm

LUNGHEZZA FINALE

0mm-1200mm;≥1200mm

0mm-1400mm: ≥1400mm

ACCESSORI A RICHIESTA

Testa basculante

Testa basculante





Capacità di taglio





MODELLO FP 12035

MODELLO FP 12056

TUBO

Ø 20 a Ø 350

Ø30 a Ø 560

QUADRO

da 20×20 a 250×250

da 30×30 a 400×400

RETTANGOLO

da 20×20 a 250×200

da 30×30 a 400×200

OVALE e ELLITTICO

da 20×20 a 250×200

da 30×30 a 400×200

ANGOLARE E FORMA A L

da 20×20 a 200×200

da 20×20 a 200×200

PIATTO

da 20×20 a 280×20

da 20×5 a 300×15

UPN

da 20×20 a 280×130

da 20×20 a 400×160

INFISSI E SEZIONI SPECIALI

                                                              Su richiesta

Campioni di taglio Serie FP
